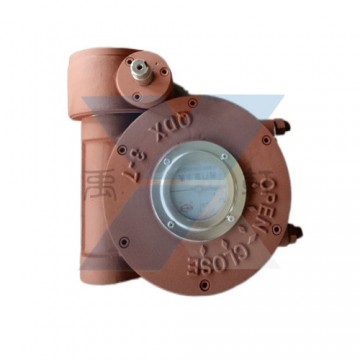

QDX3-S7蝸輪蝶閥執行器,部分回轉型
QDX3-3電動蝶閥蝸輪箱,多回轉閥門裝
QDX3-G7/8/9管網式蝸輪箱,閥門執行
QDX3-S12手動雙級渦輪箱,二級閥門蝸
QDX3手動擋風閥減速機,50蝶閥蝸輪頭

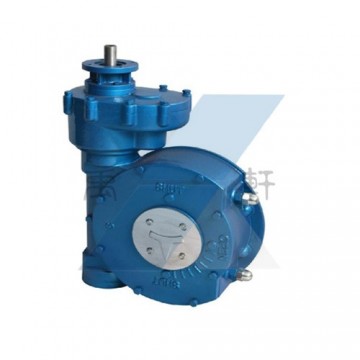

QDX3-C-SD6型電動雙級蝸輪箱,多級電
QDX3-7蝸輪蝸桿減速機，DN400蝶閥蝸
QDX3-C5雙級鑄鋼渦輪箱,二級手動蝸

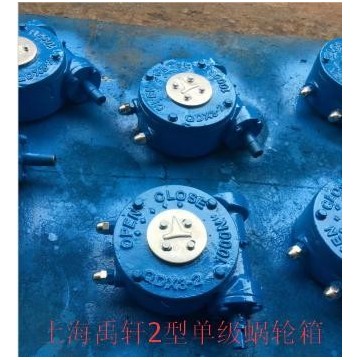

單級手動渦輪箱QDX3-8型,上海手動渦
QDX3-D13大扭矩電動蝸輪箱,1800蝶閥配套電動蝸輪頭，閥門電動蝸輪箱是一款90°部分回轉驅動裝置，大扭矩電動蝸輪箱適用于大規格通徑球閥、蝶閥、旋塞閥等類型閥門。閥門電動裝置特殊型可輸出360°多回轉型。產品共有13個型號-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,該系列是與多回轉閥門電動裝置組合而成的一種部分回轉型閥門電動驅動裝置。蝶閥可配套 DN300-DN2200 規格上使用，總共有10個等級規格。球閥可配套DN100-1200規格上使用，總共有12個等級規格。
QDX3-D13大扭矩電動蝸輪箱結構尺寸：
型號ModeI | D3 | D4 | D5 | D6 | D7 | D8 | D9 | D10 | D11 | D12 | D13 | D14 |
技術參數Technical-parameters | ||||||||||||
速比Ratio | 41:1 | 48:1 | 55:1 | 50:1 | 55:1 | 57:1 | 65:1 | 63:1 | 67:1 | 81:1 | 83:1 | 82:1 |
限位調整Limit-adjustment | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° |
球閥Ball-valve DN | 80 | 100 | 150 | 200 | 250 | 250-300 | 350 | 400 | 500 | 600 | 800 | 900 |
連接尺寸Connection-size | ||||||||||||
法蘭外圓（D） | 125 | 150 | 175 | 210 | 230 | 260 | 300 | 350 | 415 | 475 | 560 | 650 |
連接孔中心PCD（D0） | 102 | 125 | 140 | 165 | 185 | 200 | 254 | 298 | 356 | 406 | 483 | 590 |
凹面Concave（D1） | 70×4 | 85×4 | 100×4 | 130×5 | 150×5 | 160×5 | 200×5 | 230×5 | 260×5 | 300×8 | 370×8 | 490×8 |
孔數-螺栓Bolt（N-M） | 4-M10 | 4-M12 | 4-M16 | 4-M16 | 4-M20 | 8-M16 | 8-M16 | 8-M20 | 12-M20 | 12-M20 | 12-M22 | 12-M22 |
標準軸孔Bore（d） | 24 | 28 | 38 | 45 | 50 | 60 | 70 | 80 | 100 | 110 | 130 | 160 |
鍵寬 Key（b）×鍵高×條數NO.×90° | 8×7×1 | 8×7×1 | 10×8×1 | 12×8×2 | 16×10×2 | 16×10×2 | 16×10×2 | 20×14×2 | 25×14×2 | 28×16×2 | 32×18×2 | 32×18×2 |
可選軸孔（d-limit） | 22-26 | 28-36 | 32-40 | 38-48 | 50-55 | 50-60 | 55-70 | 70-90 | 80-100 | 90-120 | 110-150 | 110-150 |
安裝高度Install-height（H） | 65 | 80 | 75 | 95 | 95 | 110 | 120 | 130 | 160 | 185 | 190 | 190 |
外型尺寸Appearance-size | ||||||||||||
A | 200 | 218 | 248 | 320 | 340 | 365 | 421 | 445 | 507 | 585 | 680 | 730 |
B | 132 | 127 | 148 | 188 | 203 | 210 | 241 | 245 | 290 | 320 | 388 | 400 |
E | 96 | 115 | 139 | 171 | 181 | 192 | 224 | 250 | 306 | 365 | 427 | 472 |
G | 169 | 203 | 245 | 291 | 314 | 338 | 378 | 433 | 522 | 612 | 717 | 745 |
H2 | 74 | 88 | 97 | 125 | 131 | 128 | 154 | 152 | 185 | 203 | 226 | 210 |
K | 150 | 190 | 210 | 250 | 270 | 300 | 330 | 400 | 470 | 580 | 660 | 760 |
