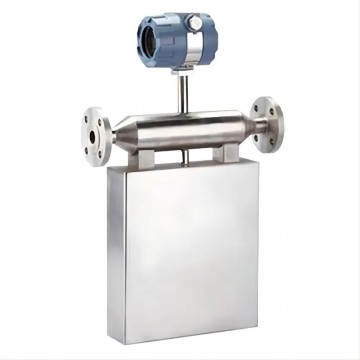

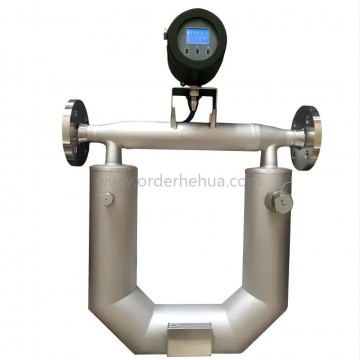

源頭廠家---闔華牌科里奧利質量流量
闔華牌插入式電磁流量計--耐腐蝕
闔華牌插入式電磁流量計--高精度
闔華牌低溫型質量流量計
- 被測介質：
- 液體；氣體；蒸汽
- 公稱直徑：
- 插入式65～3000mm
- 公稱壓力：
- 0.6～42MPa
1、電容式靶式流量計結構
闔華HHB電容式靶式流量計主要由測量管（外殼）、新型電容力傳感器（含阻流元件）、積算顯示和輸出部分組成。根據不同的介質和工況，必須選用相適應的電容力傳感器，因此，用戶提供準確的計量對象及參數，生產廠家選用合適的電容力傳感器是產品能否計量準確的關鍵。
2、電容式靶式流量計工作原理
當介質在測量管中流動時，因其自身的動能通過阻流件（靶片）時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比。阻流件(靶片)接受的作用力F，經剛性連接的傳遞件（測桿）傳至電容力傳感器，電容力傳感器產生電壓信號輸出。由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量，其工作原理
1、主要技術參數表
被測介質 | 液體；氣體；蒸汽 | |||||
公稱直徑 | 法蘭式15～500mm | 夾裝式15～500mm | 插入式65～3000mm | |||
公稱壓力 | 0．6～42MPa | 0.6～42MPa | 0.6～42MPa | |||
介質溫度 | -200℃～+700℃或更高溫度 | |||||
精 確 度 | ±0.2% | ±0.5% | ±1.0% | ±1.5% | ||
范 圍 度 | 1：3（液體） | 1：5（液體、氣體） | 1：10（液體、氣體） | 1：10（蒸汽） | ||
補償形式 | 溫度補償；壓力補償 | |||||
重 復 性 | 0.05%～0.08% | |||||
供電電源 | 機內自備鋰電池（3.6V）；外供電源24VDC | |||||
輸出形式 | 現場顯示；4～20mA二線制；脈沖0～5V；RS485/RS232；GPRS無線遠傳 | |||||
測量管材料 | 碳鋼；不銹鋼；亦可按用戶要求協商提供 | |||||
防爆標志 | 本安型（ExiaIICT4）； 隔爆型（ExdIICT4） | |||||
防護等級 | IP65；IP67 | |||||
法蘭規格 | 流量計連接法蘭規格執行GB/T系列標準，也可以根據用戶要求特殊加工。 | |||||
