品牌：

上海有恒測控

規格：

見詳情頁

包裝：

紙箱包裝

明渠流量計的原理是在渠道中安置標準量水堰槽（如巴歇爾量水槽），通過測量被測流體液位高度，再經過測量儀器內部的處理器運算得到流量（根據相應流量公式或經驗關系式，將測出的水位值換算成流量值）。據統計，現用大多數的明渠測量方法為巴歇爾槽明渠流量計，因此本文以標準巴歇爾槽明渠流量計為例進行分析。

明渠流量計廠家：上海有恒測控——是集研發、生產、銷售服務于一體的現代化專業儀表制造企業，主要從事工業自動化儀器儀表的生產銷售以及安裝成套、自動化項目的系統集成、工程服務。長期以來，公司依靠精湛的技術，先進的設備，嚴格的管理制度，精細的制造工藝，穩定的產品質量，確保交期等贏得了廣大客戶的信賴與好評。

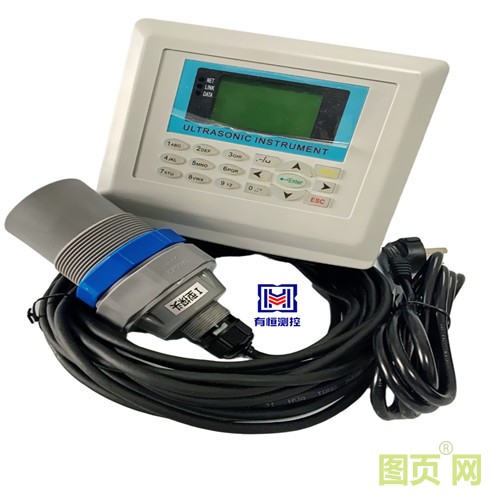

上海有恒測控明渠流量計設備特點——通用型工業智能儀表，可直接超聲波換能器或工業通用(4-20mA，0-20mA，1-5V，0-5V等)信號輸入，及RS485串口輸入功能（可選）。本儀表采用軍工品質多層ＰＣＢ板，集成一路換能器輸入模塊、兩路模擬信號輸入模塊、RS485/232數字通信模塊、四路繼電器/NPN開關輸出模塊、SD卡數據儲存模塊、遠程通信模塊等。儀表功能強大，集成明渠流量積算儀功能，可作為明渠流量計使用。為便于使用，設計有菜單屏蔽功能，可以只顯示常用的菜單。

技術參數：

（1）累計流量范圍：0~9999999（滿8位清零，同時累計次數加1，流量單位根據設定）

瞬時流量范圍：10L/s～10m3/s （由配用的量水堰槽的種類、規格確定）

（2）流量精度：5%

（3）探頭測距范圍：2m、5m、8m、10m（標配為2m，根據現場工況,可選高精度小盲區型也可以選擇更大量程型）

（4）探頭盲區：0.3--0.5m（與量程而不同）

（5）測距精度：±0.25%F.S（示探頭而定）

（6）顯示：中文3吋ＬＣＤ

（7）液位分辨率：1mm

（8）鍵盤：16位鍵盤操作；

（9）信號輸入：換能器（標配）、4～20mA、0～20mA、1～5V、 0～5V、RS485

（10）可選信號輸出： 一路或兩路4-20mA（標配一路4-20mA，換能器輸入時只有一路）RS485/232（支持Modbus協議）（標配）4通道繼電器輸出（繼電器觸點容量:AC:5A 250V DC:10A 120V）

（11）工作電壓：AC220V或DC12~24V

（12）功耗：<3W

（13）儀表材質：主機材質ABS、傳感器材質ABS

（14）主機外形尺寸：240mm×184mm×110mm；

（15）傳感器外形尺寸：Φ65mm×119mm×G1 1/2(3m量程)、Φ74mm×137mm×M60(5-15m量程)、Φ109mm×194mm×M30(20-30m量程)；

（16）傳感器安裝接口：G1 1/2(3m量程)、M60×2（5-15m量程）、M30X1.5（20-30m量程）

（17）傳感器線纜：10m屏蔽線纜（可定制任意長度）

（18）工作環境：常溫、常壓

（19）防護等級：主機防護等級IP53   傳感器防護等級IP65（可選更高的防護等級）

（20）數據瀏覽：快速查看時、日、月、年流量記錄

（21）選項功能：支持MiniSD卡數據采集、支持無線傳輸、支持微型打印機（訂貨時選購）

明渠流量計使用須注意：

①操作不規范

操作方面，操作人員經常不按照標準操作規程進行操作，例如未準確測量管道外徑、周長、壁厚、接觸溫度等，這些參數都會對明渠流量計的原始數據修正產生重要影響。

②安裝方式方面

操作人員經常不按照管道大小和信號強度選擇安裝方式，往往選擇流量計的默認雙聲程模式。

③正確的安裝方式

在大管道和復雜環境中應采用單聲程;在小管道和信號特強的情況下選擇多聲程。

④安裝位置方面

安裝人員不安規定隨意放置超聲探頭，且不確認管道中介質是否滿管這一重要的測量條件。正確的安裝位置為;應選擇管道的水平中間位置放置探頭;只有在管道滿管的條件下才能進行準確測量，流體向上流的垂直管道能**滿管流。

除此以外，現場的管道內襯的種類和厚度等重要參數往往很難獲得，這些也嚴重影響了流量計的準確性。流量計作為一種高度精密的儀器，不僅僅是在制造和使用的過程中需要嚴格遵守其要求，在后期的保養中也必須特別注意才能不使流量計提前退休。
