一、電流互感器CT的用途和作用：



　　關于電流變送器像我們所知的1.1a一樣，它被用來測量高電流，將其轉換成大約0-5A的小電流，然后被接入安培計或電度表等。1.2CT變比計算如線路工作電路為450A左右，則可選用0.5級500/5A的電流互感器。再根據需要接上安培計或安培表。在電表所測得的電度比值500/5=100時，電度表實際使用的電度比值*100才是實際用電度哦。1.3電流互感器CT接線如圖2所示：電流互感器在工作時，其二次側回路始終關閉，不能開路，如果開路會造成高壓，造成觸電事故，因此需要更換電流互感器時，要反復檢查以確保電源電路通電，有兩人以上看護并掛上合閘牌，方可進行檢修。下面小編告訴大家電流變送器和電流傳感器的區(qū)別！



　　2.1電流變送器是一種將次級電流信號轉換成標準的自動控制專用裝置，可連接到自控裝置上的4-20mA左右的電信號上，也可以理解為電流互感器將主回路的大電流轉換成0-5A，這種0-5A可以直接連接到儀表或流量計上。但由于PLC或變頻器等裝置輸入端的電流約為0-20毫安，因此再用電流變送器把0-5毫安的電流轉換成標準的4-20毫安電流，可接入自控裝置。



　　2.電流變送器還可以把被測主回路交流電流或直流電流直接轉換為DC4~20毫安的線性比例輸出（通過250Ω電阻轉換DC1~5V或通過500Ω電阻轉換DC2~10V）到一個接收設備（計算機或顯示器儀表）中的標準信號。



　　常用的型號是SST3-**電流變送器，它分為單相式和三相式兩種。



　　2.1單相變送器，可輸入一個電流互感器輸出的二次電流，A、B、C可取任意一相電流互感器信號。

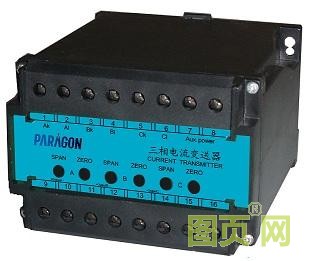

　　2.三相電流變送器可輸入由電流互感器產生的三相電流，一般為A、B、C相互感器的二次電流，對應輸出為三路輸出，一般采用4-20MA的直流電流，也可根據需要與變送器工作的供電電源匹配。
